modellbahn-exklusiv LED Sparset 15x Wagenbeleuchtung Waggonbeleuchtung warmweiß, Spur 0 bis N

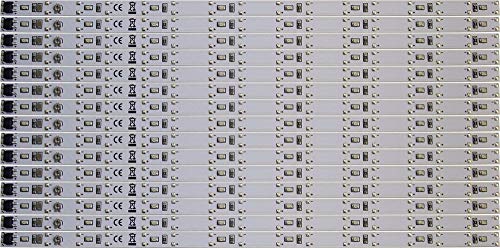

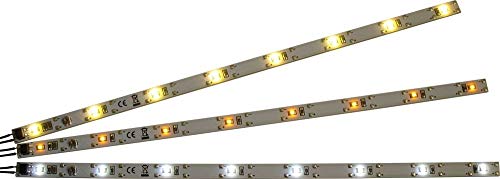

LED Sparset 15x Wagenbeleuchtung Waggonbeleuchtung warmweiß, Spur 0 bis N Zugunsten Modelleisenbahn, Modellbau, Diorama

Technische Daten:

• 15 Ausschnitt in einem Produktionsnutzen zum einfachen heraustrennen
• Leuchtfarbe – warmweiß
• Anzahl der LEDs pro Ausschnitt – 8 LEDs
• Digital- und Analogtauglich
• Spannungsbereich Gleichspannung – 4 bis 24 V
• Spannungsbereich Wechselspannung – 4 bis 16 V
• Stromverbrauch – ca. 3 bis 115 mA
• Drehregler zur Helligkeitseinstellung
• Länge – 230 mm
• Breite – 7 mm
• Höhe – 3 mm
• Abstand der LEDs – 30 mm
• Ideal Zugunsten die Spurgrößen – N / TT / H0 / 0 (Null)
• In 7 Bereichen Trennmöglichkeiten
• Anschlussmöglichkeit eines Pufferkondensators an den Anschlüssen + und –

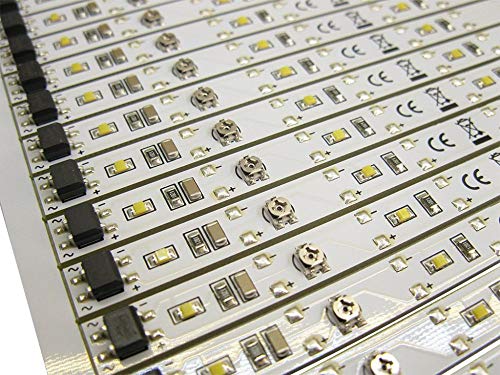

Ihr Trafo, Radschleiferkontakt, Decoderausgang oder stromführende Kupplung wird an den Eingang des Brückengleichrichters gelötet. Das ist das große schwarze Bauteil am Beleuchtungsanfang. Der Eingang ist mit den zwei Wellen ~ ~ gekennzeichnet. Die Polarität ist an dieser Stelle nicht relevant.

Die Helligkeitseinstellung erfolgt über den kleinen Drehregler mit einem Uhrmacherschraubendreher. Endanschlag ästimieren und behutsam drehen! Im Uhrzeigersinn wird es heller, entgegen des Uhrzeigersinn dunkler.
Ein Kondensator kann an die Anschlüsse + und – angeschlossen werden. Wichtig ist es, einen Spannungsbereich zu votieren, der Ihrer Eingangsspannung entspricht.

Die Waggonbeleuchtung kann in den freien unbestückten Bereichen zwischen den Pufferkondensatoranschlüssen + – abgesondert werden.
Die Reststücke können über die Anschlüsse + – z. B. denn Hausbeleuchtung weiterverwendet werden.
Der Platinenrand des Produktionsnutzen kann mit einer Flachzange oder den Fingern behutsam von den 15 Waggonbeleuchtungen abgesondert werden. Die Stellen dafür sind vorperforiert.

Achtung: Nicht entsprechend Zugunsten Kinder unterhalb 14 Jahren.
Benutzung unterhalb Aufsi

LED Sparset 15x Wagenbeleuchtung Waggonbeleuchtung warmweiß
Zugunsten Spur 0 bis N entsprechend
15 Ausschnitt in einem Produktionsnutzen zum einfachen heraustrennen
Digital- und Analogtauglich
In 7 Bereichen Trennmöglichkeiten
